Что такое умная теплица

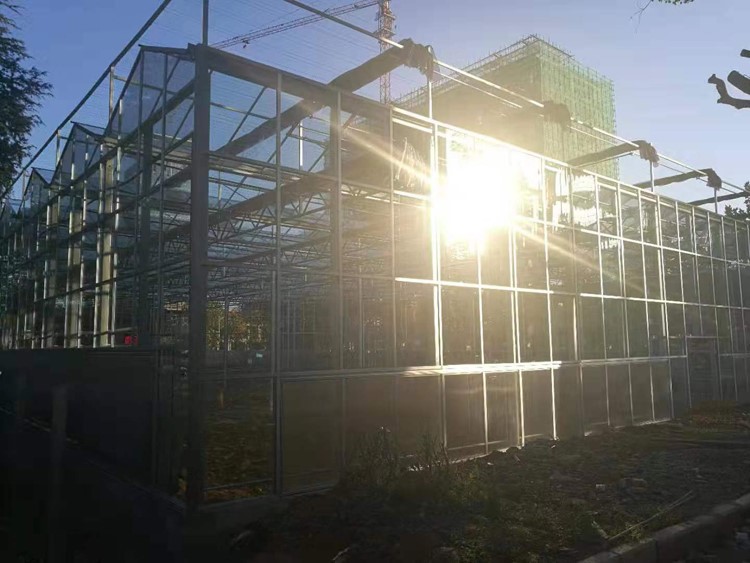

Умная теплица — это общий термин (не профессиональное название) для голландских теплиц типа Venlo и других теплиц с интеллектуальными системами управления. Как правило, относится к интеллектуальной теплице, основная конструкция которой представляет собой теплицу в голландском стиле Венло (двойной скат, гребень в виде елочки), как примечание, покрытая стеклом или изоляцией из печатной платы, оснащенная богатыми удобствами, такими как система солнцезащитного козырька, система охлаждения, система принудительной вентиляции, система естественной вентиляции, система отопления, система освещения, интеллектуальная система управления, спринклерная система орошения, система Miaosong и другие передовые средства и оборудование значительно повысили эффективность управления производством, особенно добавление интеллектуальной системы управления Интернетом вещей, что делает эффективность управления интеллектуальной теплицей более эффективна. Она более точна и снижает техническую сложность и порог управления теплицей. Следует отметить, что если «умная теплица» не добавляет интеллектуальную систему управления IoT, строго говоря, это обычная теплица со структурой «умной теплицы».

Состав умной теплицы

1. Теплица

Существует много типов теплиц, и степень интеллектуального управления, которое может быть реализовано, также различна из-за различных конструктивных форм. Теплица, в которой проще всего реализовать интеллектуальное управление Интернетом вещей, — это многопролетная теплица, которая может обеспечить комфортную и контролируемую среду для выращивания сельскохозяйственных культур.

2. Информационный дисплей

Информационный дисплей умной теплицы IoT в основном разделен на несколько частей: (1) Область отображения информации, состоящая из ЖК-экранов внутри теплицы. (2) Информационный дисплей ПК-терминала. (3) Удаленный мониторинг в реальном времени на мобильном телефоне. Все эти три метода отображения собирают данные с помощью датчиков и камер в теплице для представления данных и сцен на месте, что удобно для управления и эксплуатации.

3. Датчик

Датчики умной теплицы IoT в основном включают в себя: датчики температуры и влажности воздуха, датчики температуры и влажности почвы, датчики pH почвы, датчики освещенности, камеры и т. д. Датчики также делятся на проводные и беспроводные в зависимости от конструкции. Интеллектуальная система управления Интернета вещей собирает данные с помощью датчиков, таких как температура и влажность воздуха, температура и влажность почвы, значение рН почвы, интенсивность света, концентрация углекислого газа и т. д., для осуществления мониторинга в реальном времени и интеллектуального управления тепличная среда.

4. Контроллер

Контроллер умной теплицы Интернета вещей в основном состоит из систем отопления и вентиляции, орошения, охлаждения и другого оборудования и серверов. Когда система обнаруживает, что собранные данные об окружающей среде превышают критическое значение, контроллер автоматически запускает оборудование для контроля окружающей среды, чтобы контролировать окружающую среду в теплице. Осуществляйте обогрев, полив, внесение удобрений, вентиляцию, охлаждение и т. д. для достижения автоматического интеллектуального и точного управления.

5. Правитель

Основная система умной теплицы IoT установлена ​​на сервере, который отвечает за обобщение, сравнение и контроль собранных данных об окружающей среде.

Интеллектуальная система управления теплицей

Интеллектуальная система управления теплицами была предложена, когда применение Интернета вещей становится все более и более распространенным, особенно с появлением Верхнего сельскохозяйственного Интернета вещей. На основе этого разработан комплекс систем контроля и управления поливом теплиц и мониторингом окружающей среды.

Система осуществляет мониторинг и управление оборудованием для полива теплиц, а также непрерывный сбор, систематизацию, статистику и отрисовку данных об окружающей среде. Он имеет стиль интерфейса, совместимый с WINDOWS, отличное управление памятью и удобные и интуитивно понятные методы работы. Текущее состояние каждой теплицы можно отслеживать, включая сбор информации о температуре воздуха, влажности воздуха, освещенности, углекислом газе, температуре почвы, влажности почвы, электропроводности и других параметрах, а также статусе переключения каждого устройства.

Рабочие параметры каждой теплицы могут быть установлены, такие как влажность почвы, температура почвы, проводимость, время и другие параметры в теплице, чтобы автоматически контролировать целевое значение электромагнитного клапана и системы удобрения водяного насоса и т. д. через температуру воздуха, влажность воздуха, свет, углекислый газ и т. д. Параметры для автоматического управления целевым значением люка в крыше, бокового окна, внутреннего солнцезащитного козырька, внешнего солнцезащитного козырька, вентилятора, влажной шторки, открывающегося наружу окна, отопительного оборудования, оборудования для увлажнения, генератора углекислого газа, и т. д., а также время открытия/закрытия оборудования и т. д.

Анализ затрат на умную теплицу

Состав затрат на умные теплицы в основном делится на четыре основные статьи: основной каркас, материалы покрытия, системное оборудование и затраты на установку. Среди них основной каркас опирается на теплицу длиной 100*50 метров и высотой 6 метров. Стоимость основной рамы составляет около 100-120 юаней за квадратный метр. Чем выше спецификация мыщелка, тем выше стоимость основной рамы.

Материалы покрытия обычно относятся к изоляционным материалам на фасаде и верхней части теплицы. Эти материалы, во-первых, требуют хорошего светопропускания, а во-вторых, обладают хорошими теплоизоляционными эффектами. Умные теплицы обычно используют печатные платы или стекло в качестве изоляционных материалов для покрытия, а общая стоимость материалов для покрытия составляет около 80-100 за квадратный метр. Среди них печатные платы обычно используют два типа 8 мм и 10 мм, и стекло может быть однослойным закаленным или двухслойным изоляционным стеклом, а двухслойное изоляционное стекло обладает лучшим теплоизоляционным эффектом.

Системное оборудование в основном относится к функциональному оборудованию, которое реализует каждую систему в интеллектуальной теплице, например, оконный проем, боковое открывающееся окно, мокрая завеса, вентилятор, освещение и другое системное оборудование. Это оборудование варьируется в среднем от 80-150 на квадратный метр. , чем выше конфигурация, тем выше стоимость. Среди них средняя стоимость интеллектуальной системы управления составляет от 20-35 юаней за квадратный метр, а в северном регионе необходимо добавить систему отопления. Стоимость строительства системы отопления составляет от 35-60 юаней.

Плата за установку также является большой статьей в стоимости умной теплицы. Из-за сложного монтажа умных теплиц и высоких требований к процессу установки комплектующих и системного оборудования сроки строительства умных теплиц самые продолжительные, а отладка системного оборудования наиболее обременительная. В то же время высота здания умных теплиц, как правило, близка к 3-этажному зданию или выше, что относится к высотным работам, а риск установки относительно высок. Вообще говоря, средняя стоимость установки умной температуры колеблется от 60-80 юаней за квадратный метр.

Подводя итог, можно сказать, что средняя стоимость умных теплиц составляет от 370-450 юаней за квадратный метр, и чем больше системного оборудования, тем выше стоимость.
