Умная теплица — это общий термин (не профессиональное название) голландской теплицы Venlo и других теплиц с интеллектуальными системами управления. -Обычно относится к интеллектуальной теплице, основная конструкция которой представляет собой в основном голландскую теплицу Venlo (двойной скат, гребень в виде елочки), покрытую стеклом или печатной платой для теплоизоляции и оснащенную богатой системой солнцезащитного козырька, системой охлаждения, системой принудительной вентиляции, системой естественной вентиляции. , система отопления, система дополнительного освещения, интеллектуальная система управления, система спринклерного орошения, система семенного ложа и другие передовые средства и оборудование значительно повысили эффективность управления производством, особенно добавление интеллектуальной системы управления Интернетом вещей, которая повышает эффективность управления. интеллектуальная теплица более эффективна Это более точно и снижает техническую сложность и порог управления теплицей. Следует отметить, что если «умная теплица» не имеет интеллектуальной системы управления IoT, строго говоря, это обычная теплица с интеллектуальной конструкцией теплицы.

Состав интеллектуальной теплицы

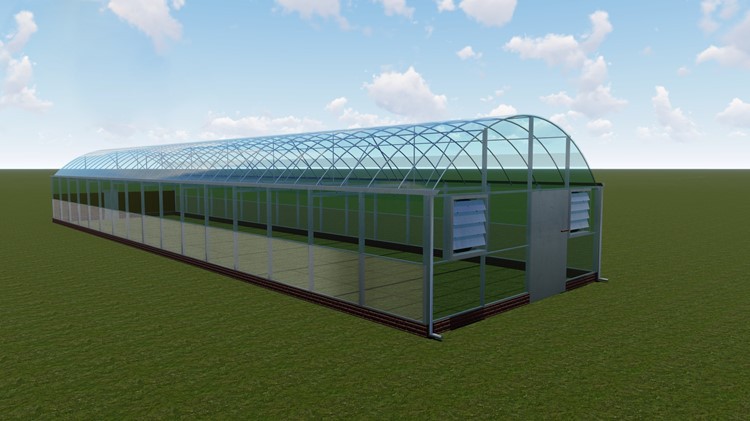

1. Теплица

Существует много типов теплиц, и степень интеллектуального управления, которой можно достичь, также различна из-за различных конструктивных форм. Самая простая теплица для реализации интеллектуального управления Интернетом вещей — это многопролетная теплица, которая может обеспечить комфортную и контролируемую среду для выращивания сельскохозяйственных культур.

2. Информационный дисплей

Информационный дисплей умной теплицы Интернета вещей в основном разделен на несколько частей: (1) Область отображения информации, состоящая из ЖК-экрана внутри теплицы. (2) Отображение информации о компьютерном терминале ПК. (3) Удаленный мониторинг в режиме реального времени на терминале мобильного телефона. Все эти три метода отображения собирают данные с помощью датчиков и камер в теплице и представляют данные и сцены на месте, которые удобны для управления и эксплуатации.

3. Датчик

Датчики умной теплицы IoT в основном включают в себя: датчики температуры и влажности воздуха, датчики температуры и влажности почвы, датчики pH почвы, датчики освещенности, камеры и т. д. Датчики также делятся на проводные и беспроводные типы в соответствии с различными конструкциями. Интеллектуальная система управления IoT собирает данные с помощью датчиков, таких как температура и влажность воздуха, температура и влажность почвы, значение pH почвы, интенсивность света, концентрация углекислого газа и т. д., для осуществления мониторинга в реальном времени и интеллектуального управления окружающей средой в помещении. теплица.

4. Контроллер

Контроллер умной теплицы IoT должен состоять из нагревательного, вентиляционного, ирригационного, охлаждающего и другого оборудования, а также серверов. Когда система обнаружит, что собранные данные об окружающей среде превышают критическое значение, контроллер автоматически запустит оборудование для контроля окружающей среды для наблюдения за внутренней частью теплицы. Окружающая среда нагревается, поливается, удобряется, вентилируется, охлаждается и т. д. для достижения автоматического интеллектуального и точного управления.

5. Основная система

Основная система умной теплицы IoT установлена ​​на сервере, который отвечает за обобщение, отображение, сравнение и контроль собранных данных об окружающей среде.

Интеллектуальная система управления теплицей

Интеллектуальная система управления теплицами выдвигается, когда Интернет вещей широко используется, особенно с появлением Интернета вещей в сельском хозяйстве. На основе этого разработана система контроля и управления мониторингом среды орошения теплиц.

Система осуществляет мониторинг, контроль, сбор данных об окружающей среде, сортировку, статистику и картографирование оборудования для орошения теплиц. Он имеет согласованный с WINDOWS стиль интерфейса, идеальное управление памятью и удобное и интуитивно понятное управление. Текущее состояние каждой теплицы можно отслеживать, включая сбор информации о таких параметрах, как температура воздуха, влажность воздуха, освещенность, углекислый газ, температура почвы, влажность почвы, электропроводность и т. д., а также состояние переключения каждого устройства.

Рабочие параметры каждой теплицы могут быть установлены, такие как влажность почвы, температура почвы, проводимость, время и другие параметры в теплице, чтобы автоматически контролировать целевое значение электромагнитного клапана, водяного насоса, системы удобрения и т. д., через воздух температура, влажность воздуха, свет, углекислый газ и другие параметры для автоматического управления целевыми значениями световых люков, боковых окон, внутренних и внешних солнцезащитных зонтов, вентиляторов, мокрых штор, откидывающихся окон, отопительного оборудования, оборудования для увлажнения, генераторов углекислого газа. и т. д., а также время открытия/закрытия оборудования и т. д.

Анализ затрат на умную теплицу

Стоимость интеллектуальной теплицы в основном делится на четыре основные статьи: основная рама, укрывной материал, системное оборудование и плата за установку. Среди них основной каркас опирается на теплицу длиной 100*50 метров и высотой 6 метров. Стоимость основной рамы составляет около 100-120 юаней за квадратный метр. Чем больше размер рамы, тем выше стоимость основной рамы.

Материалы покрытия обычно относятся к теплоизоляционным материалам на фасаде и верхней части теплицы. От этих материалов требуется, во-первых, хорошая светопроницаемость, а во-вторых, хороший теплоизоляционный эффект. Умные теплицы обычно используют печатные платы или стекло в качестве изоляционных материалов покрытия, а общая стоимость материалов покрытия составляет около 80-100 за квадратный метр. Среди них печатные платы обычно используют 8 мм и 10 мм. Стекло может быть однослойным закаленным или двухслойным стеклопакетом. Двухслойные стеклопакеты обладают лучшим теплоизоляционным эффектом.

Системное оборудование в основном относится к функциональному оборудованию, которое реализует каждую систему в интеллектуальной теплице. Общая конфигурация в основном включает в себя внешний солнцезащитный козырек, внутреннее сохранение тепла, оконный проем, боковое открывающееся окно, влажную штору, вентилятор, освещение и другое системное оборудование. Это оборудование в среднем 80 за квадратный метр. -150, чем выше конфигурация, тем выше стоимость. Средняя стоимость системы управления Zhongzhi составляет от 20-35 юаней за квадратный метр. Северному региону необходимо увеличить систему температуры кофе, и считается, что система нагрева стоит от 35-60 юаней. .

Плата за установку также составляет большую часть стоимости умной теплицы. Из-за сложной установки интеллектуальной теплицы и сложного процесса установки аксессуаров и системного оборудования период строительства интеллектуальной теплицы является самым продолжительным, а отладка системного оборудования является самой сложной. В то же время высота интеллектуальных тепличных зданий, как правило, близка к 3-этажному зданию или выше, что представляет собой работу на большой высоте и сопряжено с высоким риском установки. Вообще говоря, стоимость установки умных теплиц колеблется от 60-80 юаней за квадратный метр.

Подводя итог, можно сказать, что средняя стоимость умных теплиц составляет от 370 450 юаней за квадратный метр, и чем больше системного оборудования, тем выше стоимость.
